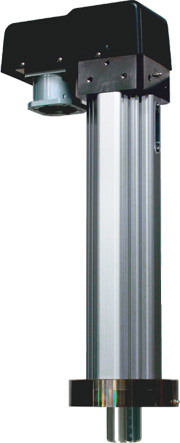

滚针冲压组件

从油压到电动、从「油压冲压 汽缸」到滚针冲压组件

特点

  1. 高精度化

    采用滚针导柱GRTT系列,X轴方向 Y轴方向的重复定位精度达到±0.005。

  2. 高刚性化

    采用冲压设计用的滚针导柱,刚性大幅提高! 同时具备高精度和高刚性的特征。

  3. 耐负荷和耐持久性提高

    标准配备耐负荷型的滚珠丝杠和广角支撑轴承。在高负荷条件下也能实现长寿命。

  4. 可以安装无接点自动开关

    冲压组件内内置有磁铁,可以在机身侧面的沟槽里安装无接点自动开关。(可选)

  5. 便利功能

    机身侧面可以安装螺栓。(可选) 方便安装小东西或者零件。 可以安装连接器、信号接收器等!

选择滚针冲压组件的理由1

高精度・高刚性

采用艾塞路独创的滚针轴承式滚针导柱GBTT和C5精度等级的滚珠丝杠,X・Y・Z轴的重复定位精度实现了高精度化!

选择滚针冲压组件的理由2

寿命长・坚固结实

标准配备高负荷型滚珠丝杠和支撑轴承。高负荷条件下也可实现长寿命。

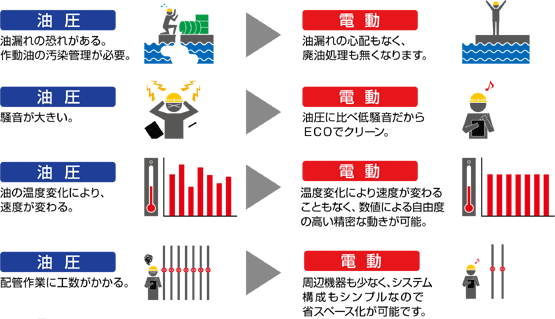

选择滚针冲压组件的理由3

油压变为电动

*滚针导柱GBTT系列

艾塞路独创的多面形直线运动导柱实现了高刚性,滚针轴承式样实现了低噪音!

点接触改为线接触

低噪音・低发热

和滚珠循环式不同,滚针轴承式不回转因此没有发热,噪音也很低!

无背隙

简易的滑动导柱(滑行方式)需要一定的间隙存在,所以有一定滑动发生精度比较难以保持。但是滚针导柱采用预先给轴承滚针一定负荷的方式从而使轴承滚针和导柱轴之间没有间隙,因而不会发生滑动。因此能够实现高精度的定位。

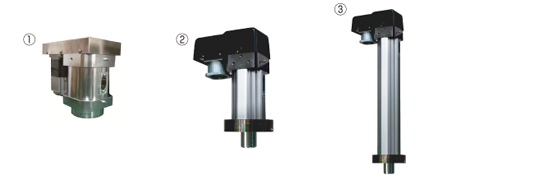

根据客户需求进行客户定制 ,1台起订!

【客户定制例】
  1. 因为高度有限制,要求尽可能紧凑的冲压组件!
  2. 有效行程要求50mm!
  3. 想要其他公司没有的500mm的产品!

其他各种各样的客户特殊要求也有定制经验,敬请来电询问。

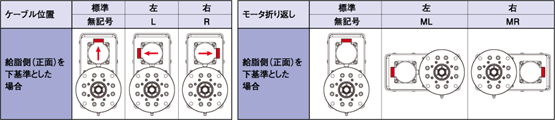

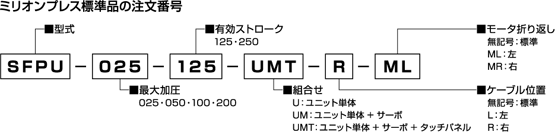

产品名称(型号)

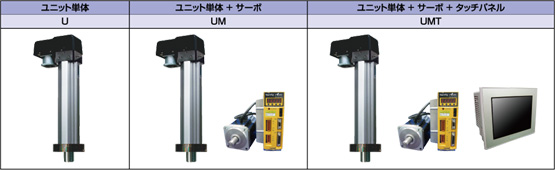

组合

滚针冲压组件可以是组件单体、带伺服、带显示器的组合等各种形式下订单。

  • UM中附带各类电线【动力电线(带制动)编码器电线 电源电线 外部输入输出电线:各3m】。
  • UMT中包含上面的电线+【Cuty ⇔ 显示器通信电线各:3m】。
伺服电机

滚针冲压组件的标准伺服电机是(株)三明产的Cuty AxisⅢ系列。内置有1轴的定位功能。可以通过脉冲信号指令,I/O(外部控制输入)、编号(RS422・RS485)的任何一个进行控制,也可以混合进行。(三菱电机(株)、(株)安川电机、其他公司的伺服电机也可以安装。如有需求,可来电询问。)

*图片是Cuty WaveⅢ主桌面画面

  • 256主桌面可以记录定位数据、排序。
  • 可以进行条件循环、外部条件跳跃等高自由度控制。
  • 可以进行位置、扭矩、感应器定位等3种模式的自由切换。
显示器

显示器采用(株)デジタル产(日本公司名)的LT3000系列。

内置有PLC、可以进行递进控制。作为活动控制使用。

优点

(株)三明产伺服电机和(株)デジタル产(日本公司名)数显器的系统组合,增加外部机器可以在没有PLC的情况下直接连接。因此可以减少PLC相关的费用同时实现机器小型化。

正式产品・标准式样

滚针冲压组件(SFPU系列)式样

型号 SFPU-025-125 SFPU-050-125 SFPU-100-250 SFPU-200-250
加压能力 最大 2.5kN 5kN 10kN 20kN
连续 1.25kN 2.5kN 5kN 10kN
有效行程 125mm 125mm 250mm 250mm
额定输送速度 250mm/sec 250mm/sec 100mm/sec 55mm/sec
最大输送速度 346mm/sec 346mm/sec 166mm/sec 92mm/sec
重复定位精度(*) ±0.005 ±0.005 ±0.005 ±0.005
轴径 φ40 φ40 φ60 φ60
消耗电力 400W 750W 750W 750W
减速比 1/1 1/1 1/5 1/9
  • 重复定位精度必须在冲压组件的温度处于一定范围内。 (不考虑周围、冲压组件的温度变化。)
  • 负载传感器式样(可选)现正处于开发中

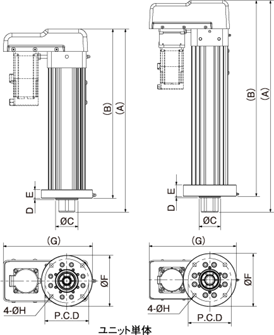

外径尺寸・尺寸表

型号 SFPU-025-125 SFPU-050-125 SFPU-100-250 SFPU-200-250
A 447mm 738mm
B 413mm 683mm
C φ55h8mm φ75h8mm
D 4mm 5mm
E 21mm 40mm
F φ125mm φ185mm
G 218mm 305mm
H φ9mm φ13mm
P.C.D 107mm 150mm
重量(*) 13.5kg 14.5kg 45kg
  • 重量包含伺服电机的重量。(但没有包含电线重量。)
  • 以上式样如有变更恕不另行通告。
  • Cuty AxisⅢ的支持软件Cuty WaveⅢ可以在(株)三明的官网上下载。
    [ http://www.sanmei.co.jp/ ]
  • 附带显示器同时下单的话,虽然预先输入了画面样品,但是编辑或者要求从零开始的时候,请从(株)デジタル(日本公司名)官网上下载りGP-Pro EX。
    [ http://www.proface.co.jp/otasuke/ ]
