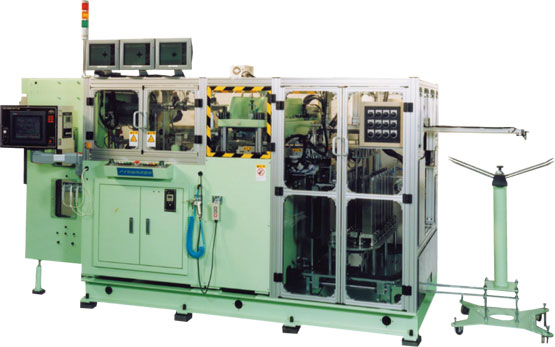

卡片冲切机　CPXY系列

主要用途

JIS尺寸厚卡片（信用卡・IC卡等）

特点

  • 印刷的基准标记通过CCD摄像头的读取，再通过自动位置补正机构进行X轴・θ位置的位置补正。
  • 各个冲切位置上设定标记，因此可以补正好每张卡冲切位置后冲切。
  • 中空道具可以做到每刀高精度冲切。
  • 自动换仓机构可以在1仓内无人运转。
  • 根据冲切的工件材质，可以变更冲压速度。

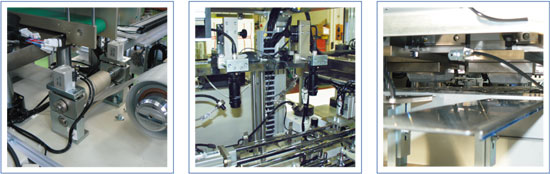

垫底自动搬运卷取装置

中空刀方式必须使用垫底，而垫底交换已采用自动化。

CCD摄像头画像读取装置

读取工件上印刷的标记，通过XYθ补正机构，进行Yθ轴补正，X轴输送间距的补正。

冲压部 （精密中空刀冲压方式）

单・复数个的精密中空刀可以做到高精度・高品质冲压。

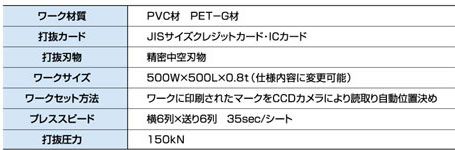

主要式样

主要用途

JIS尺寸厚卡片（信用卡・IC卡等）

特点

  • 工件运输用2轴进行，用了特殊中空道具冲压，可以高速生产。
  • 印刷的基准标记通过CCD摄像头的读取，再通过自动位置补正机构进行X轴・θ位置的位置补正。
  • 在各个冲切位置上设定标记，可以补正每刀冲切位置进行冲切。
  • 自动换仓机构可以在1仓内无人运转。
  • 根据冲切的工件材质，可以变更冲压速度。

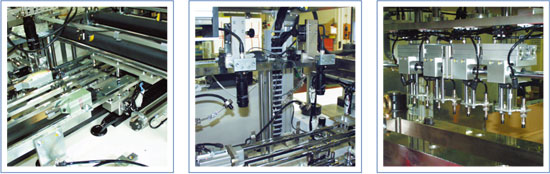

2轴式工件运输装置 （双馈天线方式）

2轴运输装置并列设置，可以提高每张卡片的处理速度。

CCD摄像头画像读取装置

工件上印刷的标记读取，通过XYθ轴补正机构进行Yθ轴补正，X轴输送间距的补正。

吸附式产品取出装置

冲切的产品每刀之后可以一下子吸出。

主要式样
