挤压型4辊卷板机 BS-B

加工可能尺寸

  • 板材端部预弯及卷圆可以在同一台设备上进行。不需要压力机预弯。
  • 卷轴全部经过淬火处理,不会造成不锈钢、铝材表面划伤。
  • 侧辊(No.1、No.3辊)、垂直上升后完全锁紧、实现好的真圆度。
  • 卷轴平衡采用机械同步方法,通过中间辊的调整 、防止出现鼓状现象。
  • 刻度盘式组合仪表盘,通过设定数值可以简单快捷地重复进行圆筒加工成型。

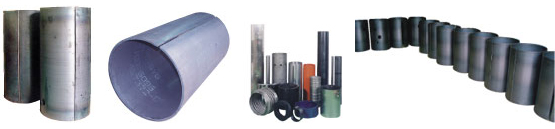

加工样品

加工工件

产品用途

  • 锅炉内筒/外筒
  • 太阳能机器
  • 制动带
  • 送风机
  • 电车零件
  • 筒仓
  • 焚烧炉
  • 液化气瓶
  • 灭火器瓶
  • 电线卷筒
  • 架杆变压器
  • 汽车零件
  • 飞机零件
  • 外装空调壳体
  • 电机包装材料
  • 空调管道

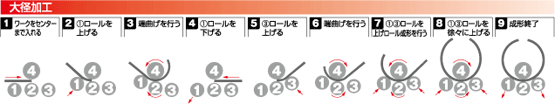

加工顺序

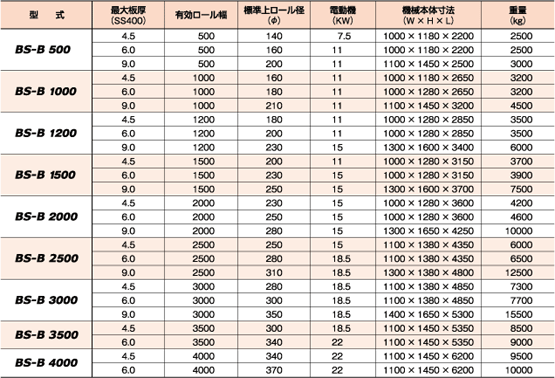

标准式样

  • 上面式样是以SS400标准为基准设定的、根据工件式样不同可以变更。详细式样商谈后定下来。辊式样如有变更恕不另行通知。
  • 咨询时请告知下面事项 。
    材质・产品尺寸(最小・最大径)・生产数量(日数)・素材尺寸(板厚×长度×宽度)・前工程・卷板精度

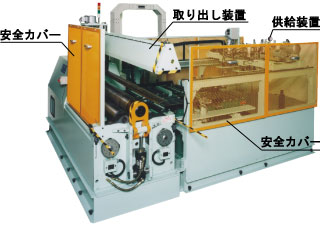

自动供给取出装置

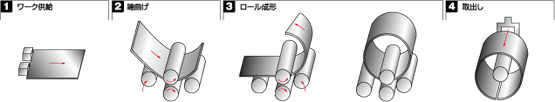

自动供给机加工顺序

1.侧部托架(可选择)
大直径工件预弯的时候、为了防止自重产生的预弯R的变形、配置侧部托架自动配合板料卷制。

2.顶部托架(可选择)
这个装置是工件自身重量引起的下垂和在小口径工件折弯时、为了防止挤压辊发生二重重叠卷压而设计的。将加工中的横放工件向上提升装置。
