ACD　柔性联轴器（双膜片类型）

*TES规格・・・日本机床工业协会的团体规格（TES1401）

特点

  1. 实现了内侧夹具方式。
  2. 极限控制安装时的偏差，实现高精度的夹紧。
  3. 本体材质采用高强度铝合金。
  4. 跟轴连接时只需用1个螺栓迅速连接。

构造

材质・表面处理

  材 质 表面处理
本体 高强度铝合金 铝氧化
垫圈 高强度铝合金 铝氧化ト
膜片 不锈钢 -
螺栓 铬钼钢 黑色氧化膜
锥度附件 S45C 相当 -

推荐轴外径公差 h7
推荐轴表面粗糙度 3.2a以下（Ra）

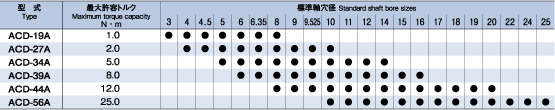

标准轴孔径

式样・尺寸

型号 容许
扭矩
N·m		 扭力
弹性常数
N·m/rad		 轴向
弹性常数
N/mm		 容许偏角

°		 容许偏心

mm		 容许轴端
间隙
mm		 最高
转速
min -1 		惯性
力矩
×10 -6 /kg·m 2 		重量
（*）
g
ACD-19A 1.0 1250 70 1.0 0.13 ±0.24 10000 0.96 17
ACD-27A 2.0 2000 25 0.19 ±0.35 4.11 40
ACD-34A 5.0 6500 40 0.23 ±0.45 11.9 76
ACD-39A 8.0 11500 55 0.27 ±0.51 24.6 122
ACD-44A 12.0 14000 30 0.29 ±0.60 45.4 166
ACD-56A 25.0 30000 30 0.36 ±0.76 137.0 322

（*）重量为最大轴径时的值。

单位：mm
型号 d1・d2选择
（但是d1 d2）		 d3 D L L2 L3 锁紧螺栓
M 紧固扭矩
N·m
ACD-19 3 4 4.5 5 6 6.35 8 8.5 19.6 25.7 7.8 7.5 M2 0.4
ACD-27 4 4.5 5 6 6.35 8 9 9.525 10 12.5 27 31.6 9 11 M2.6 0.9
ACD-34 5 6 6.35 8 9 9.525 10 11 12 14 15 34 37 10 13.4 M3 1.5
ACD-39 6 6.35 8 9 9.525 10 11 12 14 15 16 17.5 39 45 12 16 M4 3.5
ACD-44 8 9 9.525 10 11 12 14 15 16 17 18 19 20 22 44.8 48 13 17 M4 3.5
ACD-56 10 11 12 14 15 16 17 18 19 20 22 24 25 26 56 58.6 16 21 M5 7.0

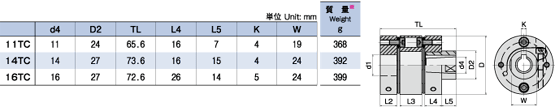

锥度轴系列（锥度附件）

  • 只对应ACD-56A

适用轴孔径

  • 内侧夹具式样对应上面尺寸表的所有轴径。
  • L3的长度可以指定到毫米单位。适用范围 点此进入 请确认适用表。询价、订货时请指定L3的尺寸。
