请确保2轴间的偏心率在联轴器容许值以下实施定心。
2轴间偏心率大的情况下，会产生振动或异响，并且会对寿命产生很大影响，所以请正确实施。
敝司的联轴器是在使用组装治具下，调整好同心后出货的，请在安装时不要松动夹紧螺栓。

确认马达输出轴的偏差精度。
通过测量需要安装联轴器的马达输出轴的偏差，可以把握对中精度的标准值，就可以开始安装联轴器。
按照图示把千分表靠上马达轴，确认偏差量。（Fig.1）

虽然马达的轴偏差量各个公司都有规定，但这种状态也可能会产生偏心。

ACD、ACS系列出货时，已用专用的治具调整好了左右的凸缘同心，所以只需以联轴器为标准，简单确认偏心、偏角。

AC是用夹紧螺栓所规定的扭力紧固好后出货的，所以请不要拧松螺栓。同心奔溃的话可能会导致膜片等的破损。

请把AC往轴方向滑动，确认能平滑运动。（Fig.3）

滑动时遇到阻力的情况下，像马达轴那样可以有微调整的时候，请用马达的紧固螺栓来调整中心。轴无法移动的情况下，请通过加工精度・组装精度来进行两轴的对中。

AC连结到驱动轴（从动轴不连接）上后旋转一下，确认联轴器不紧能够平滑顺畅旋转。（Fig.4）

请在拧松锁紧螺栓前进行安全确认，方可开始操作。切断动力源（电源），请确认联轴器上没有任何施力、掉落等危险。

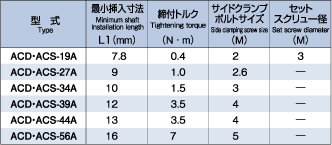

请参照下表来设计联轴器的轴插入量。（Fig.6）

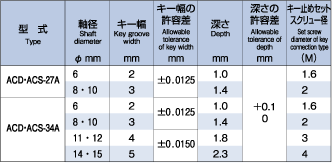

轴插入量无论是何种缔结方法（键或是紧固螺栓），都是相同的最小插入尺寸。
