AD 大型柔性联轴器(双膜片型)

特長

  1. 底孔、锥度缔结、胀紧套和轴夹紧方式可任选
  2. 容许偏心、偏角、轴端间隙
  3. 对应高扭矩
    容许扭矩930~1470Nm

构造

材质・表面处理

  材 质 表面处理
本体 与S45C相当 -
侧环 与S45C相当 -
膜片 SUS 301 -
螺栓 SCM 435 黑色氧化膜

式样・尺寸

AD-155

单位:mm
型号 d1・d2

mm
最大容许
扭矩
N·m
扭转
刚度
N·m/rad
容许
偏心
mm
容许
偏角
°
容许轴端
间隙
mm
轴向
弹性常数
N/mm
最高
转速
min -1
AD-155 45・48・50・55・60 930 402200 0.3 0.5 ±1.0 215 3000

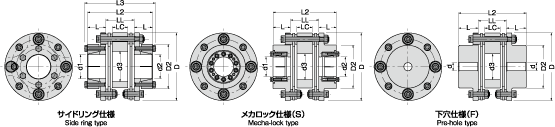

侧环式样
型号 内径 d1・d2 d3 D L L2 L3 LC LL D2
AD-155 45・48・50 70 155 42 140.6 153.6 27 56.6 98
55 102
60 110

胀紧套式样(S)
型号 内径 d1・d2 d3 D L L2 LC LL D2
AD-155 45・48・50・55・60 70 155 40 136.6 27 56.6 100

底孔式样(F)
型号 底孔 d 最小d 最大d d3 D L L2 LC LL D2
AD-155 20 22 65 70 155 45 104.6 27 56.6 100

AD-185

单位:mm
型号 d1・d2

mm
最大容许
扭矩
N·m
扭转
刚度
N·m/rad
容许
偏心
mm
容许
偏角
°
容许轴端
间隙
mm
轴向
弹性常数
N/mm
最高
转速
min -1
AD-185 55・60・65・70・75 1470 10079000 0.3 0.4 ±0.6 210 2000

侧环式样
型号 内径 d1・d2 d3 D L L2 L3 LC LL D2
AD-185 55 80 185 44 155 168 35 67 106
60 110
65 116
70 121
75 126

胀紧套式样(S)
型号 内径 d1・d2 d3 D L L2 LC LL D2
AD-185 55・60・65・70・75 80 185 43 153 35 67 123

底孔式样(F)
型号 底孔 d 最小d 最大d d3 D L L2 LC LL D2
AD-185 30 32 80 80 185 65 197 35 67 123
