AL　大型柔性联轴器（双膜片加长型）

特点

  1. 底孔、胀紧套和轴夹紧方式可任选
  2. 容许偏角、偏心、轴端间隙
  3. 可制作任意的轴间尺寸
    最大800mm（LC尺寸）

构造

材质・表面处理

式样・尺寸

AL-155

  材 质 表面处理
本体 与S45C相当 -
加长垫圈 与S45C相当 -
膜片 SUS 301 -
螺栓 SCM 435 黑色氧化膜
单位：mm
型号 d1・d2

mm		 最大容许
扭矩
N·m		 扭转
刚度
N·m/rad		 容许
偏心
mm		 容许
偏角
°		 容许轴端
间隙
mm		 轴向
弹性常数
N/mm		 最高
转速
min -1
AL-155 45・48・50・55・60 930 - - 0.5 ±1.0 215 -

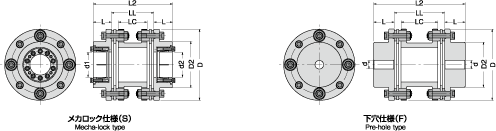

胀紧套式样（S）
型号 内径　d1・d2 D L L2 LC LL D2
AL-155 45・48・50・55・60 155 40 LC+109.6 最大800 LC+29.6 100

底孔式样（F）
型号 底孔　d 最小d 最大d D L L2 LC LL D2
AL-155 20 22 65 155 45 LC+109.6 最大800 LC＋29.6 100

AL-185

单位：mm
型号 d1・d2

mm		 最大容许
扭矩
N·m		 扭转
刚度
N·m/rad		 容许
偏心
mm		 容许
偏角
°		 容许轴端
间隙
mm		 轴向
弹性常数
N/mm		 最高
转速
min -1
AL-185 55・60・65・70・75 1470 - - 0.4 ±0.6 210 -

胀紧套式样（S）
型号 内径　d1・d2 D L L2 LC LL D2
AL-185 55・60・65・70・75 185 43 LC+118 最大800 LC+32 123

底孔式样（F）
型号 底孔　d 最小d 最大d D L L2 LC LL D2
AL-185 30 32 80 185 65 LC+118 最大800 LC＋32 123

AL-220

单位：mm
型号 d1・d2

mm		 最大容许
扭矩
N·m		 扭转
刚度
N·m/rad		 容许
偏心
mm		 容许
偏角
°		 容许轴端
间隙
mm		 轴向
弹性常数
N/mm		 最高
转速
min -1
AL-220 75・80・85 2400 - - 0.4 ±0.4 273 -

胀紧套式样（S）
型号 内径　d1・d2 D L L2 LC LL D2
AL-220 75・80・85 220 50 LC+132 最大800 LC+32 146

底孔式样（F）
型号 底孔　d 最小d 最大d D L L2 LC LL D2
AL-220 35 38 90 220 75 LC+132 最大800 LC＋32 146
