关于安装

请擦拭轴表面，去除灰尘、锈迹、污渍等。

关于对中精度

请确保2轴间的偏心率在联轴器容许值以下实施定心。
2轴间偏心率大的情况下，会产生振动或异响，并且会对寿命产生很大影响，所以请正确实施。
敝司的联轴器是在使用组装治具下，调整好同心后出货的，请在安装时不要松动夹紧螺栓。

马达轴心的确认

1. 确认马达输出轴的偏差精度。
   通过测量需要安装联轴器的马达输出轴的偏差，可以把握对中精度的标准值，就可以开始安装联轴器す。
   按照图示把千分表靠上马达轴，确认偏差量。（Fig.1）

   虽然马达的轴偏差量各个公司都有规定，但这种状态也可能会产生偏心。

安装程序

1. 本体面间尺寸的确认

   本体面间尺寸的位置确定后，请把本体按照锥度式样、胀紧套式样、键等缔结方式临时固定一下。（Fig.2）
   底孔式样的轴缔结方法，请事先考虑一下。


   请调整本体面间尺寸，控制到上表的容许轴端间隙以内。

   基准面间尺寸是偏心、偏角为0时的容许值，所以请尽可能调整到靠近数值。

   AD、AL的面间尺寸，请按照图纸尺寸的LL×2+LC公式来计算基准面间尺寸并确认。

2. 本体偏心误差（ε）的确认
   请把千分表固定在一侧的轴上，按照下图的样子靠上对面本体的外周部，边转动轴边确认指针的偏摆。（Fig.3）

   AS类型不容许偏心，所以请尽可能靠近0。
   AD、AL类型请按照样册值、图纸值以下组装。


   每个尺寸的容许偏心量


   *1　容许偏心量=tan0.5×LC尺寸
   *2　容许偏心量=tan0.4×LC尺寸
   *3　容许偏心量=tan0.4×LC尺寸



3. 本体偏角误差（θ）的确认
   请把千分表固定在一侧的轴上，按照下图的样子靠上对面本体的端面部位，边转动轴边测定指针的偏摆。（Fig.4）

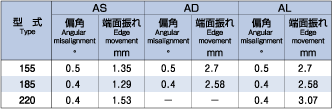

   每个尺寸的容许偏角量

4. 本体面间尺寸・偏心・偏角确认后，请用规定的扭矩紧固锁紧螺栓。

   锥度部位、锁紧螺栓的螺纹部、座环这些部位，请在组装前涂上不含极压添加剂的润滑油。
   紧固时请务必使用扭力扳手。

   用扭力扳手，按照对角线的顺序，最初以较轻的扭力（大约为规定扭力值的1/2）紧固，之后请按照规定扭力值紧固。最后以圆周方向顺次紧固，确认锁紧螺栓已不能转动。（Fig.5）
5. 膜片部夹紧螺栓的组装
   确认本体对轴精度良好地组装好后，在膜片部，用夹紧螺栓临时组装U型螺母。
   组装时请转动U型螺母，使用扭力扳手按照对角的顺序用规定扭力紧固。
6. 关于初期螺栓松动对策
   对于缔结后的螺栓初期松动对策，请在运转30分钟之后，再次确认紧固扭矩。

拆卸前的安全确认

请在拧松锁紧螺栓前进行安全确认，方可开始操作。
关于拆卸时危险事项的确认，请先切断动力源（电源），并确认联轴器上没有任何施力、掉落等危险。

拆卸方法

参考资料

紧固扭矩和螺栓尺寸

如有式样变更，恕不另行通知。
