机械罩系统 基本组装要领书

百叶门板组装程序

纵开型 铝型材方式

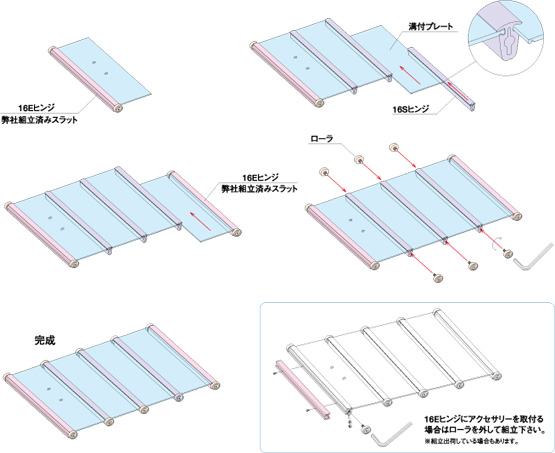

百叶门板的组装请参照以下的要领。 (请参照下面的百叶门板详细图。)

  1. 合页的两侧,或是末端的合页,请在合页的一边插入塑料板或是铝板。
    • 在合页上插入塑料板等门板时,请注意门板的朝向。
  2. S滚轮用螺栓、S滚轮以及垫片组装时,用螺丝刀在合页两端临时固定滚轮。
  3. 等到全体门板安装好后,最后再紧固所有的滚轮。

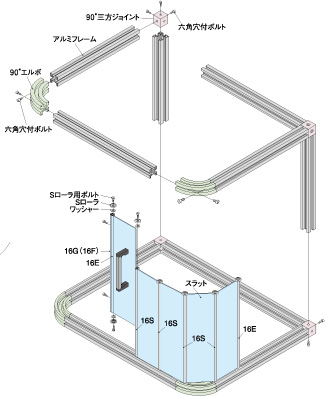

※关于各零件的组装方法,请参照零件详图。

横开式 铝合金方式

百叶门板的组装请参照以下的要领。 (请参照下面的百叶门板详细图。)

  1. 合页的两侧,或是末端的合页,请在合页的一边插入塑料板或是铝板。
    • 在合页上插入塑料板等门板时,请注意门板的朝向。
  2. S滚轮用螺栓、S滚轮以及垫片组装时,用螺丝刀在合页两端临时固定滚轮。
  3. 等到全体门板安装好后,最后再紧固所有的滚轮。

※关于各零件的组装方法,请参照零件详图。
