折叠门系统 基本组装要领书

折叠门V

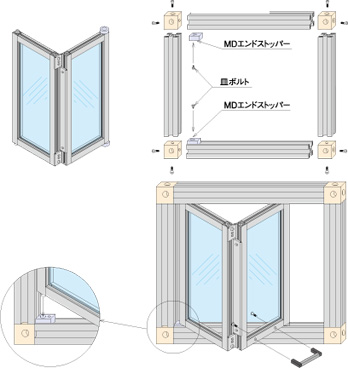

图A-1 MDV型

图A-2 MDV型

※手柄安装架上・中・下随便哪个位置都可以。

折叠门V2

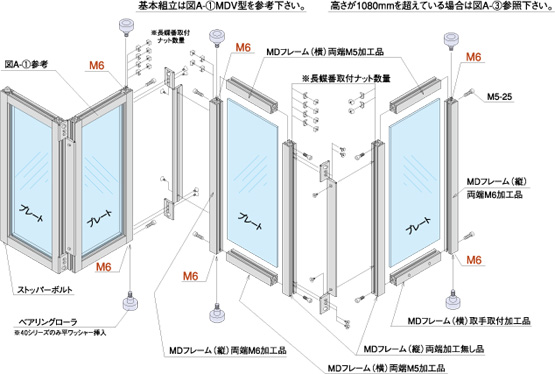

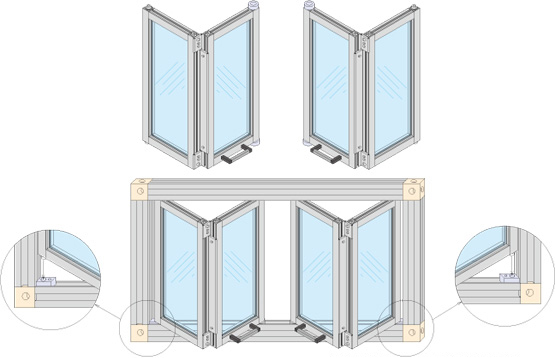

图B-1 MDV2型

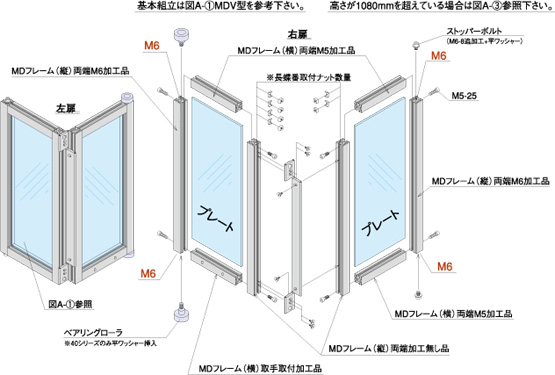

图B-2 MDV2型

※手柄安装架上・中・下随便哪个位置都可以。

折叠门W

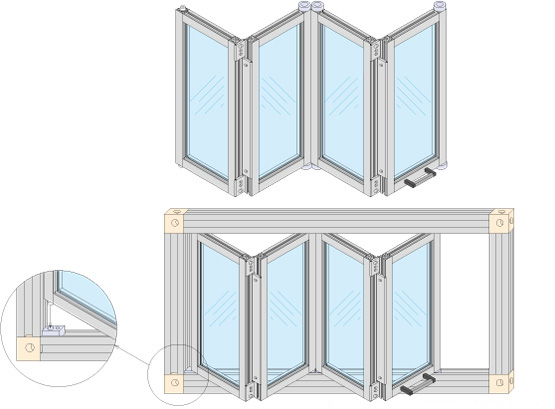

图C-1 MDW型

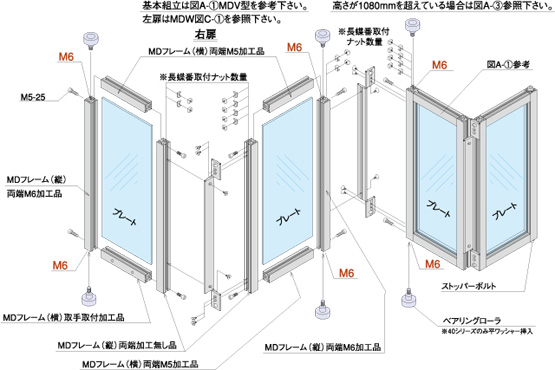

图C-2 MDW型

※手柄安装架上・中・下随便哪个位置都可以。

折叠门W2

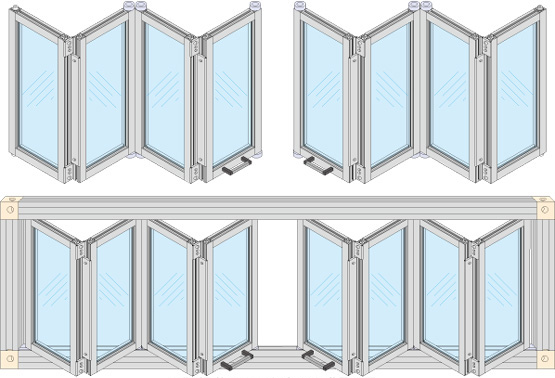

图D-1 MDW2型

图D-2 MDW2型

※手柄安装架上・中・下随便哪个位置都可以。
