移门系统　基本组装要领书

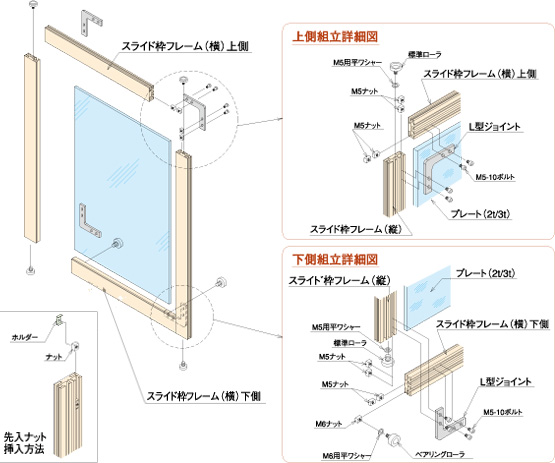

移门框组装图

（注意）

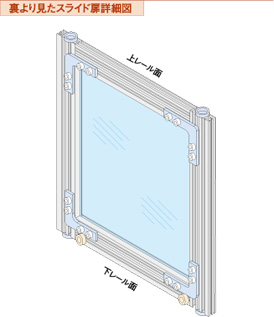

  1. 轴承滚轮只能安装在下侧。

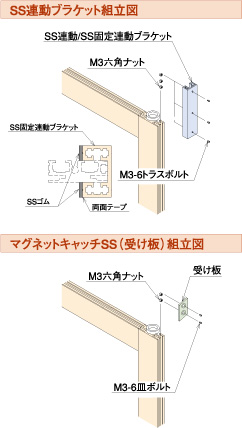

  2. 请先插入为安装各零件的螺帽。
  3. 移门框架子（竖）因为是加工成要安装手柄的架子，所以请注意左右的安装方向。

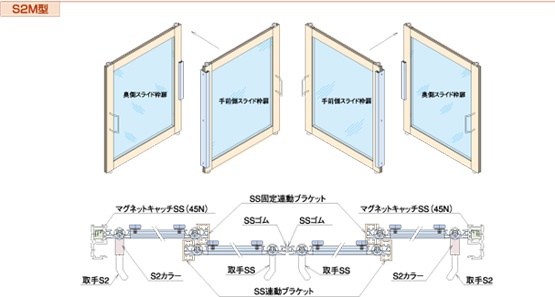

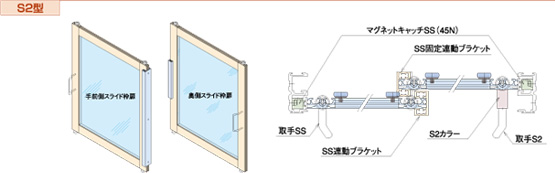

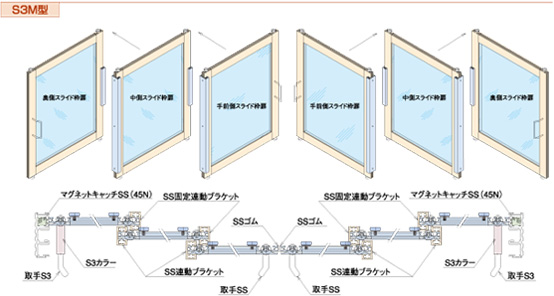

  • 移门框开门位置关系颠倒的话，SS连动支架和SS固定连动支架交换一下组装，位置关系就能翻转了。

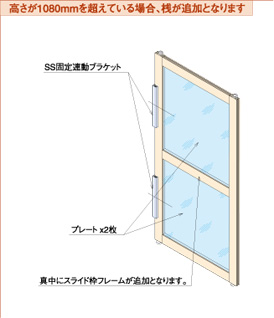

高度超过1080mm以上的话，、SS固定连动支架位置就有变化了，详情请参照P106。

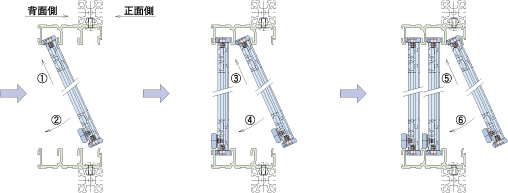

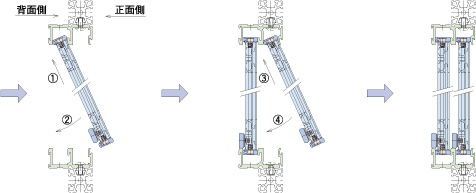

「S2轨道」移门框门板嵌入程序

※移门框门板请从背面侧开始嵌入。

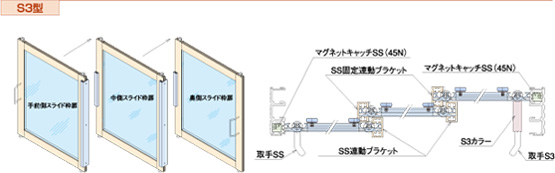

「S3轨道」移门框门板嵌入程序

※移门框门板请从背面侧开始嵌入。
