轻巧简便 高精度化

提议模架的新使用价值

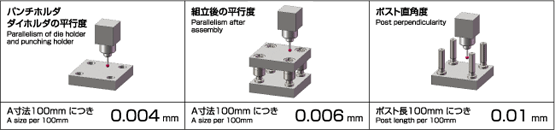

XY方向的重复定位精度1um以下的超精密型可以生产
生产线内的其他部分高精度化也可以作出贡献。可以应用到模具上。

精密模架 PAT.

A.导柱方式

采用高精度滚针导柱系列 独创的组装技术能发挥模具100%的能力

B.凹模 冲头、凹模 冲头固定座

可以根据用途进行选择材料、热处理、表面处理,能够长期保持模架的精度。

C.精密加工技术

模架制造采用高精度加工技术,之后加工过程中不需要担心偏差和引起伤痕等。

精密模架

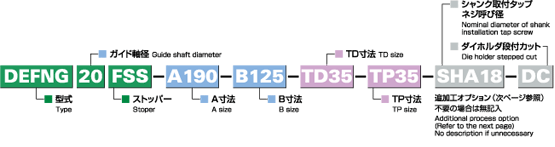

标准模架的订单型号

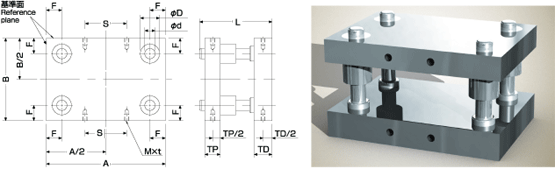

尺寸图

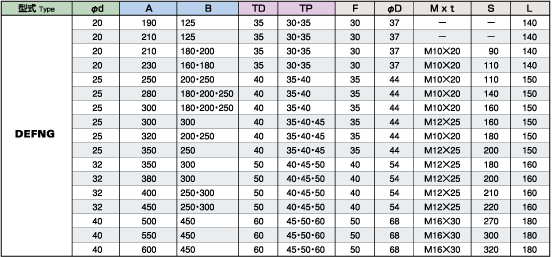

尺寸表

精密模架(基准)

精密模架(可选择追加工)

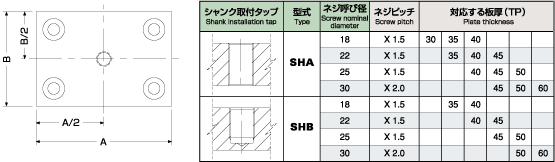

柄安装攻丝加工

凹模 冲头固定座段差切断

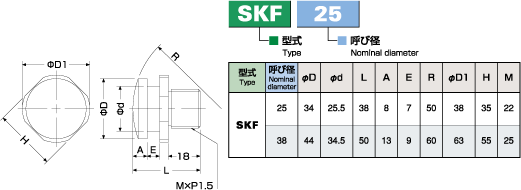

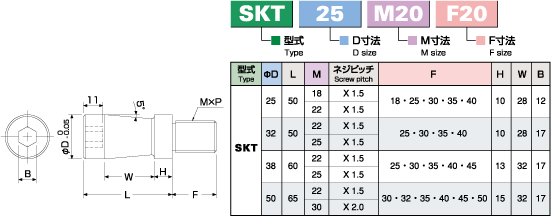

模架零件

锥柄

自由柄
