小口径系列

溝研磨用小口径系列

「圆形环溝精加工的王牌」

深受好评的研磨工具系列的基础上新增加小口径系列
φ8以下的小口径cup磨石能够对有界限、封闭空间进行研磨加工。
圆形环不在话下,其他各种阀门的接地面等各种切削工具难以加工的镜面都可以方便地研磨。

定压维持机构内置溝部底面

加工数据

<<超硬冲孔的刀锋研磨>>

材质 工件尺寸 磨石 转速 r.p.m
超硬(WC-Co) 80×50 φ4軸付き・SD#1200 3000rpm
进给 加工时间 表面精度
1200mm/min 15min Ra0.007µm/Rmax0.07µm

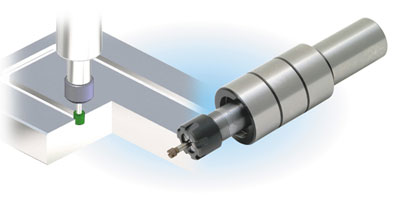

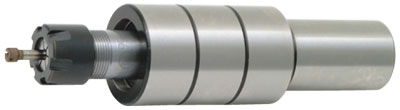

小口径夹头式直柄

「对最小封闭空间的」研磨精加工进行高精度、高效率的研磨

夹具中采用夹头方式。φ20直柄,不问柄形状的话可以使用通常的夹头支架来保持。 同原来的研磨工具一样,装备有定压结构不会发生由超负荷引起的砂烧现象。 和通常的小口径工具不一样,不需要高速回转加工 3000转左右的转速就可以进行镜面加工。

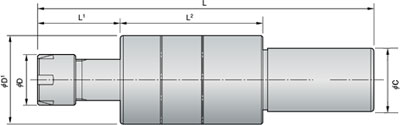

単位:mm

型式 φC φD φD 1 L L 1 L 2
MT20-LT 20 16 28 106 26 45

*可选择 螺帽 φ3夹头 连结用扳手附属。

带轴磨石(φ3φ4φ6)

支撑小口径工具的带轴磨石

准备了φ3φ4φ6尺寸。磨石地面余量,也可进行圆形环溝等的底面研磨、高精度精加工。

形状:Aタイプ
形状:Bタイプ

単位:mm

型式
F-SDG(ダイヤモンド)/F-SCG(CBN)
形状 外径 (D) 高さ (T) 軸径 (d) 全長 (L)
A 3 3 3 23
B 4、6 3 3 23
粒度
(#80)/ (#100) / (#120) / #140 / #400 / #1200

*结合材料是树脂结合剂。3根1套。注意事项(内粒度是标准外的数值)
