激光打标机专用安全防护罩

激光光对人体的影响

激光是什么？

激光是人工制造出来的特殊光、和自然光的性质完全不同。指向性、单色性的作用是通过透镜的聚光作用使能量集中达到高密度。瞬间能熔化掉金属的能量。为了防护强烈激光对人眼的伤害、必须正确理解激光、采取适当的保护工具。

激光光对人眼的影响

激光分为人眼可以看见的可視光激光和人眼看不见的不可視光激光。激光焊接、溶断、打标等加工机使用的激光多数是炭酸gas(以下CO2)及YAG等不可視光激光 且高能危险激光損傷部位が異な人眼、CO2激光は角膜、YAG激光は 網膜が損傷します。眼が損傷した場合、回復机能が低いため永続的な視力障害に陥ってしまいます。

因为激光的危险性所以要做好对作业员的保护

不要让激光扩散到光外部！

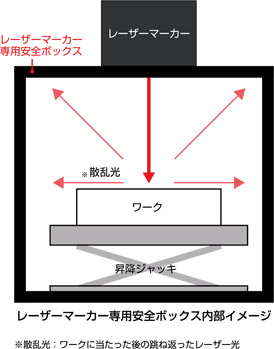

使用激光打标机专用安全防护、防止散乱光扩散到外部。

能够观察作业状況的遮光板！

激光打标机专用安全防护加上遮光板的话、能将对人体有影响的激光光を遮断并观察作业中の状況。

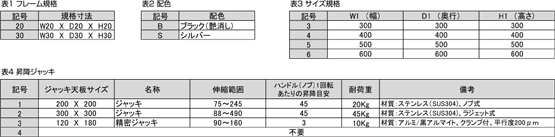

激光打标机专用安全防护罩规格表

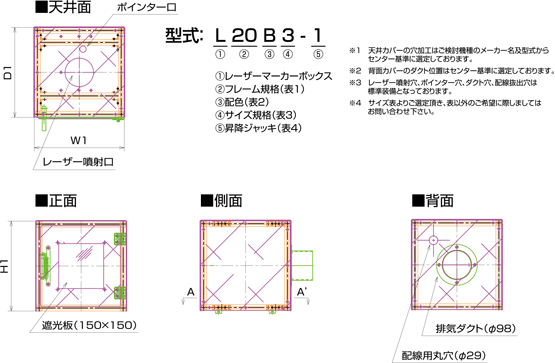

  • 图纸上的外寸对应上记表3的记号3、W/D/H是相按照同尺寸构成。 表3以外尺寸是非常规品，需要的话请来电咨询。
  • 表示的是外寸 、内寸的话是减去表1框架宽度得到的数字。
  • C1～C5防护材质是铝（黒色氧化处理）。

必须确认事项

  • AF20式样
  • 银色式样
  • 遮光板（150×150 窗户用）
  • 升降千斤顶（200×200 桌面）
  • 精密升降千斤顶（120×180 桌面）
  • AF30式样
  • 黑色式样
  • 遮光膜（150×150 窗户用）
  • 升降千斤顶（300×300 桌面）
  • 组装出货

零件一栏

标准零件一栏

1． 防护罩 （框架零件） 1式
2． 天井防护（圆窗×2） 1枚
3． 反面防护（圆窗×2） 1枚
4． 正面门扇 ＋ 遮光窗（150×150用） 1枚
5． 侧面防护 2枚
6． 底板（切口×4） 1枚
7． 铰链（和选择颜色同色） 2个
8． 铰链安装组件 2式
9． 带磁石限制器 1个
10．限制器安装组件 1式
11．排线　（1,000mm单位） 1本
12．带法兰排气管道（φ100） 1个
13．把手 1个
14．缝隙用海绵 1本
15．脚轮（4个/1台） 1式
16．管道圆窗用盖子 1枚
17．排线用衬垫 1个

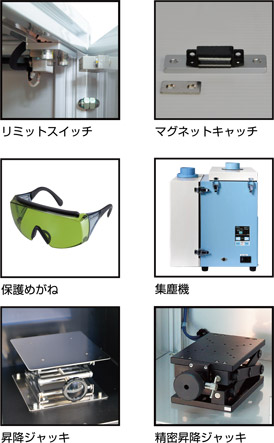

可选择一栏

1．限制开关（追加用）
2．限制开关组件
3．磁吸（追加用）
4．磁吸安装组件
5．侧面门扇（左侧／全零件）
6．侧面门扇（右侧／全零件）
7．防护眼镜
8．法兰排气管道（φ50）
9．法兰排气管道（φ75）
10．吸尘机
11．管道软管
  • 添加可追加零件的场合、货期可能会延长 。
  • 选择侧面门扇的话正面门扇的形状发生变化。

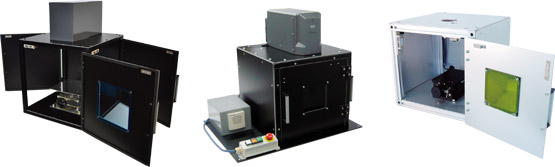

施工例

激光打标机对应机种一栏

公司名 机种名 波长[nm]
欧姆龙 MX-V1000 1,064
欧姆龙 MX-Z2000 1,062
松下机械SUNX M系列 1,064
松下机械SUNX S系列 1,064
松下机械SUNX V系列 1,060
松下机械SUNX W系列 1,060
松下机械SUNX Z系列 1,060
基恩士 MD-T1000 532
基恩士 MD-S9900A 532
基恩士 MD-V9900A 1,064
基恩士 MD-V9600A 1,064
基恩士 MD-F3000/5000 1,090
基恩士 MD-F5100 1,090
TELESIS EVCDS 1,064
TELESIS Ytterbium Fiber 1,070
TELESIS FQD100 1,060
TELESIS VIS 1,064
technifor TG400绿色激光 532

*其他机种也请来电咨询。
